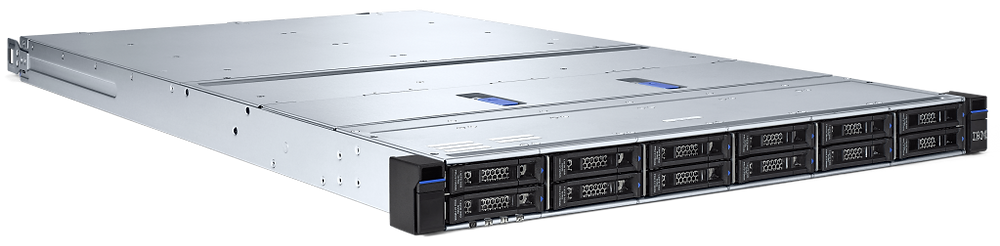

IBM FlashSystem 5200


Cистема хранения IBM FlashSystem 5200 доступа с февраля 2021 года. 1U система с включенной компрессией позволяет получить:

  • До 1,5 миллиона IOPS

  • Пропускная способность до 21 Gb/s

  • Время доступа от 100 микросекунд (0,1 мс)


Максимальный объем 1U СХД: 345 Тб (12 модулей по 38,4 Тб в DRAID6) на PCI NVMe IBM FlashCore модулях.

​

Поддержка дедупликации и компрессии данных. Максимальный коэффициент экономии ёмкости позволяет получить более 2,3 Пб ёмкости всего в 1U.

​

Поддержка всех программных продвинутых функций, доступных в т.ч. возможность виртуализации внешних СХД, HyperSwap, Mirroring, Easy Tier.




Обзор IBM FlashSystem 5200 - FlashCore модули


В IBM FlashSystem 5200 могут быть установлены IBM NVMe FlashCore Modules (FCM) версии 2.0. Эти модули имеют множество преимуществ перед обычными SSD:

  • IBM FCM 2.0 строятся на технологии IBM QLC с задержками не более 70 μs, что позволяет получить значительно большую производительность чем обычные NVMe SSD.

  • IBM FCM 2.0 имеют функцию аппаратной FPGA компрессии позволяющих "на лету" без потери производительности сжимать данные;

  • Повышенная надёжность благодаря продвинутым когнитивным алгоритмам Wear Levelling, Health binning, Heat segregation и media management позволяющим выравнивать износ и балансировать нагрузку внутри модуля;

  • Уникальный запатентованный механизм Variable Stripe RAID защищает каждыйFlash чип внутри одного FlashCore модуля, радикально снижает время восстановления после сбоев и значительно продлевает сроки беспроблемной эксплуатации модулей по сравнению со стандартными SSD;


IBM FlashSystem 5200 поддерживает установку до 12 IBM FlashCore NVMe, NVMe industry standard SSD и NVMe storage-class memory модулей.

​

IBM FlashCore Module 2.0 могут быть объемом 4.8TB, 9.6TB, 19.2TB или 38,4TB.

NVMe industry standard SSD могут быть объемом 800 GB, 1.92 TB, 3.84 TB, 7.68 TB и 15.36 TB

NVMe storage-class memory (на базе Intel Optane и Samsung Z-SSD) накопителя объемом 375 GB, 750 GB, 800 GB, 1600 GB каждый.



Сравнение надежности IBM FlashCore модулей и обычных SSD

​

​IBM FlashCore модули

​Обычный SSD

корпоративного класса

Тип Flash памяти

IBM Enhanced 64L 3D TLC

Industry Standard 64L 3D TLC

Емкость чипа

512 GB

512 GB

Кол-во чипов

48

32

Полная емкость

48,7 Тб

16 Тб

Резервная емкость

10 TB / 25%/ 10 чипов

0,64 TB / 4%/ 1+ чип

Надежность

18 000 P/E Cycles, 10 DWPD

2 000 P/E Cycles, 1 DWPD


В чём преимущества запатентованной технологии Variable Stripe RAID?

Данные внутри IBM FlashCore модуля хранятся на чипах. Каждый чип разбит 16 planes. На уровне Planes работает механизм защиты Variable Stripe RAID. Planes с разных чипов объединяются в RAID 5 уровня. Если Planes (часть чипа) или чип целиком выходит из строя, механизм Variable Stripe RAID перестраивает RAID. На операцию перестроения уходит, как правило, меньше секунды. Используя такой механизм защиты FlashCore модуль может функционировать вплоть до выхода из строя 4 чипов или 64 Planes.


В каждом контроллере IBM FlashSystem 5200

установлен 8 ядерный процессор Intel SkyLake с частотой 2.3 ГГц


IBM FlashSystem 5200 поставляются с 64 Гб DDR4 кэш памяти (по 32 Гб на каждый контроллер). Объем кэша может быть увеличен до 256 или 512 Гб на одну систему (до 2 048 Гб на кластер)


Разъем для установки адаптера (до двух на каждый контроллер, устанавливаются парами) на выбор вы можете установить пары адаптеров:

четырехпортовый 16Gb FC с поддержкой NVMe Over FC;

двух портовый 32Gb FC с поддержкой NVMe Over FC;

четырехпортовый 10Gb iSCSI;

двух портовый 25Gb Ethernet RoCE;

двух портовый 25Gb Ethernet iWARP;

четырёхпортовый 12Gb SAS адаптер.


Возможности масштабирования

К головному модулю IBM FlashSystem 5200 можно подключить:

  • до двадцати 2U полок расширения, вмещающих до 24 2,5" накопителей (HDD или SSD) или 12 3,5" HDD.

  • до воcьми 5U полок расширения, вмещающих до 92 накопителей (HDD до 18 Тб и SSD).

До четырех IBM FlashSystem 5200 можно объединить в один кластер


Высота: 4.3 см

Ширина: 44,6 см

Глубина: 77 см

Вес пустого: 15,9 кг

Вес максимально укомплектованного: 19,5 кг

Диапазон рабочих температур воздуха: от 10 до 35 градусов С



Возможности IBM FlashSystem 5200

IBM FlashSystem 5200 является объединением семейств систем хранения IBM Storwize и IBM FlashSystem. Новое поколение впитало в себя все лучшее от своих прародителей - от FlashSystem взяло уникальную технологию Flash модулей, обладающих потрясающей производительностью и превосходящей все аналоги надежностью, а от Storwzie были взяты возможности виртуализации внешних систем хранения и продвинутые функции оптимизации и управления данными. IBM FlashSystem 5200 обладает следующими возможностями:



Интерфейс IBM FlashSystm 5200


Новый, унифицированный для всех mid range систем хранения IBM, интерфейс доступен и на IBM FlashSystem 5200.



Знакомый интерфейс дополнен расширенным функционалом, в том числе появились разделы с продвинутым отображением информации о произвольности системы.



Общая информация о системе:

Для работы с интерфейсом не требуется установки какого-либо ПО. Вам нужен лишь браузер. Программисты IBM кропотливо отладили интерфейс, чтобы он одинаково хорошо работал на всех распространённых браузеров.
