Индустрия хранения данных уверенно движется в сторону NVMe и в рамках данного направления компания IBM представляет всеобщему обозрению систему, полностью построенную по этой технологии.
Форм-фактор

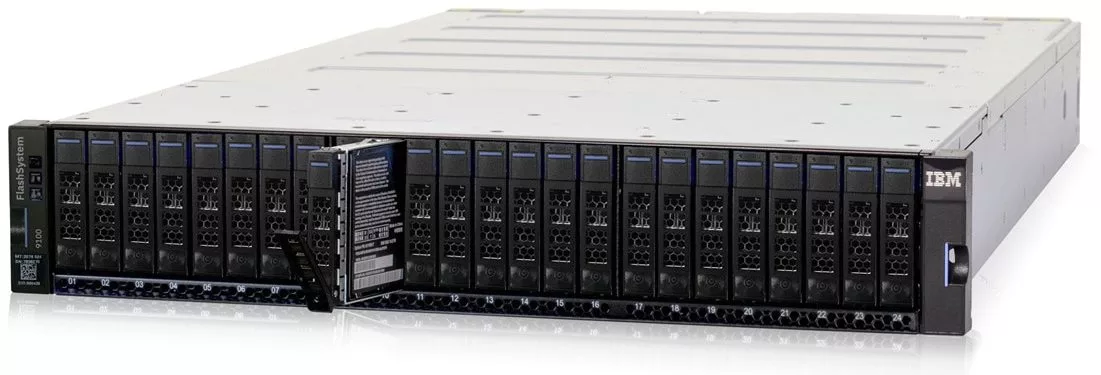

FlashSystem 9110 выполнена в корпусе высотой 2U, предназначенном для установки в стандартные серверные стойки. Спереди размещается корзина на 24 слота под установку 2.5-inch NVMe flash дисков; сзади — контроллеры и блоки электропитания.
Вычислительные ресурсы
Контроллеров (Node Canisters) в системы два, каждый из которых имеет:
2 (два) 8-ми ядерных процессора Intel SkyLake 1.7 GHz — 32 ядра на систему
от 64-х до 768 GB кэш-памяти — 1.5 TB на систему
Ввод/вывод
Стандартно Node Canistра оснащена 4-мя портами 10 Gb Ethernet для работы по протоколу iSCSI (8-мь на массив). В качестве опций расширения имеется 3 слота x16 PCIe Gen3, в которые возможно установить следующие карты:
4-port 16Gbit Fibre Channel
2-port 25Gbit Ethernet iWarp
2-port 25Gbit Ethernet RoCEv2
4-port 12Gbit SAS — подключение полок расширения
Управление осуществляется через выделенный порт 1Gb Ethernet.
Дисковая подсистема
Носителей информации три вида:
IBM FlashCore Module (FCM) — 4.8TB, 9.6TB, 19.2TB (минимум 6)
Industry-standard NVMe drive — 1.92TB, 3.84TB, 7.68TB, 15.36TB (минимум 2)
12 Gb SAS industry-standard flash drive — 1.92TB, 3.84TB, 7.68TB, 15.36TB
В Control Enclosure устанавливаются FlashCore Module и Industry-standard NVMe drive (Intermix поддерживается); в полки расширения — только 12 Gb SAS industry-standard flash drives.
В плане организации хранения есть так же небольшое различие:
IBM FlashCore Modules (FCM) — Distributed RAID 6 (recommended), Distributed RAID5 (supported)
Industry-standard NVMe drives — RAID 10 и Distributed RAID 6 (recommended), Distributed RAID 5 (supported)
Стандартно реализована функция integrated hardware-assisted compression acceleration.
Масштабируемость
Максимальное количество дисков — 760 на массив. Полок расширения имеется два вида:
FlashSystem 9100 SFF Expansion Enclosure Model AFF — 24 2.5-inch SAS flash drives, 2U, максимум 20 на систему
FlashSystem 9100 LFF High Density Expansion Enclosure Model A9F — 92 3.5-inch SAS flash drives, 5U, максимум 8 на систему
Смешивание полок расширения различного типа (по определенным правилам) поддерживается.
Система масштабируется не только при помощи Expansion Enclosure, но и кластеризацией — Four-way System Clustering (3040 drives).
Программное обеспечение
Работает FlashSystem 9110 под управлением IBM Spectrum Virtualize, обеспечивая различные опции работы с дисками, из которых отдельно отметим следующие:
Virtualization of internal storage — виртуализация пространства, расположенного на собственных дисковых полках для быстрого и гибкого provisioningа
External storage virtualization — виртуализация внешних систем, позволяющая получить на сторонних массивах весь функционал IBM Storwize
Thin provisioning — динамическое выделение пространства (по мере необходимости)
Real-time Compression- компрессия данных в реальном времени (аппаратная для внутренних дисков, программная — для сторонних систем хранения данных)
Deduplication — запись на массив только уникальных данных, исключение дублирующихся блоков
Easy Tier — автоматическое многоуровневое хранение данных на основе степени их востребованности
FlashCopy — моментальные снимки и полные копии логических дисков для целей Backupа и тестов
Remote mirroring — синхронная и асинхронная репликация между массивами
HyperSwap — построение разнесенных катастрофоустойчивых решений
Видеоплеер
00:00
01:39
IBM FlashSystem 9110 представляет из себя массив нового поколения, построенный по технологии NVMe, которая должна стать определяющей в индустрии на ближайшем горизонте. Если вы смотрите в сторону высокотехнологичного развития — обращайтесь!
