Форм-фактор

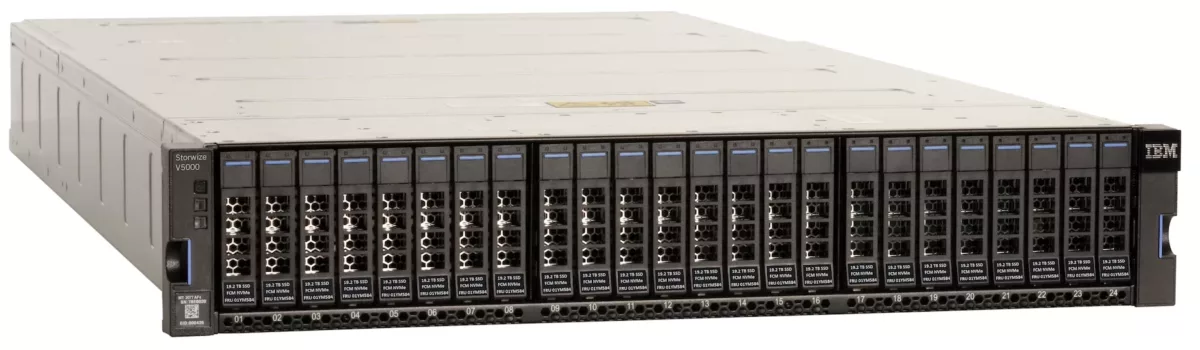

IBM Storwize V5100 выполнен в корпусе высотой 2U, предназначенном для установки в стандартные серверные стойки. Спереди размещается корзина на 24 слота под установку 2.5-inch NVMe flash дисков; сзади — контроллеры и блоки электропитания.
Вычислительные ресурсы
Контроллеров (Node Canisters) в системы два, каждый из которых имеет:
8-ми ядерный процессор Intel SkyLake 1.7 GHz — 16-ть ядер на систему
от 32-х до 288 GB кэш-памяти — от 64-х до 576 GB на систему
Ввод/вывод
Стандартно Node Canistра оснащена 4-мя портами 10 Gb Ethernet для работы по протоколу iSCSI (8-мь на массив) и 2 (двумя) портами 1 Gb Ethernet под system management. В качестве опции имеется слот расширения, в который возможно установить следующие карты:
4-port 16Gbit Fibre Channel (FC-NVMe support)
4-port 32Gbit Fibre Channel (FC-NVMe support)
2-port 25Gbit Ethernet iWarp
2-port 25Gbit Ethernet RoCEv2
Дисковая подсистема
Носители информации поддерживаются следующие:
IBM FlashCore Module (FCM)
Industry-standard NVMe drive
12 Gb SAS industry-standard flash drive
2.5-inch SAS drive
3.5-inch NLSAS drive
В Control Enclosure устанавливаются FlashCore Module и Industry-standard NVMe drive (Intermix поддерживается); в полки расширения — 12 Gb SAS industry-standard flash drive, 2.5-inch SAS drive и 3.5-inch NLSAS drive.
В плане организации хранения есть нюансы:
IBM FlashCore Modules (FCM) — минимум 6-ть дисков, Distributed RAID 6 (recommended), Distributed RAID5 (supported)
Industry-standard NVMe drives — минимум 2 диска, RAID 10 и Distributed RAID 6 (recommended), Distributed RAID 5 (supported)
Стандартно реализована функция integrated hardware-assisted compression acceleration.
Масштабируемость
Максимальное количество дисков — 760. Полок расширения три вида:
2U — 24 SFF, до 20-ти штук
2U — 12 LFF, до 20-ти штук
5U — 92 LFF, до 8-ми штук
Система масштабируется не только при помощи Expansion Enclosure, но и кластеризацией — Two-way System Clustering (1520 drives).
Программное обеспечение
Работает Storwize V5100 под управлением IBM Spectrum Virtualize, обеспечивая различные опции, из которых отдельно отметим следующие:
Virtualization of internal storage — виртуализация пространства, расположенного на собственных дисковых полках для быстрого и гибкого provisioningа
External storage virtualization — виртуализация внешних систем, позволяющая получить на сторонних массивах весь функционал IBM Storwize
Thin provisioning — динамическое выделение пространства (по мере необходимости)
Real-time Compression- компрессия данных в реальном времени
Deduplication — запись на массив только уникальных данных, исключение дублирующихся блоков
Easy Tier — автоматическое многоуровневое хранение данных на основе степени их востребованности
FlashCopy — моментальные снимки и полные копии логических дисков для целей Backupа и тестов
Remote mirroring — синхронная и асинхронная репликация между массивами
HyperSwap — построение разнесенных катастрофоустойчивых решений
IBM Storwize V5100 — это функциональный и масштабируемый дисковый массив, поддерживающий все имеющиеся на сегодняшний день в индустрии носители информации, что позволяет решать весьма разнообразные IT задачи. Если имеется потребность в подобной системе хранения данных — обращайтесь!
